| 加工定制：是 | 品牌：特想机械 | 型号：TX-金属带材精密分条生产线 |
| 外形尺寸：定制mm | 重量：定制t |
可根据客户要求专业设计开发定做，非标产品的配置不同、价格也不同。
具体价格请联系：何小姐13129111129
产品参数
parameters

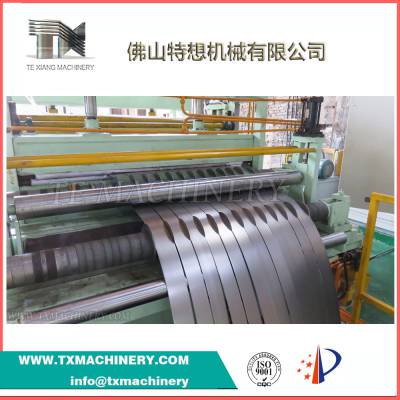

全自动分条机金属带材精密分条生产线纵剪分条机高速分切机
性能特点：
?该设备是由上料小车、开卷、送料、圆盘刀片纵剪机、阻尼预分料、收卷机组、卸料小车、控制系统等。
?主要功能是将较宽的金属卷沿长度方向剪切成多条所需宽度的带材。
?为轧制、冲裁、冷弯成型、冲压等工序制备坯料。
?通过调整上、下刀轴的距离，以适应不同厚度的板材。
?更换不同规格的刀片隔圈、隔套，可分剪成不同宽度带材。
1、原材料参数：
序号 | 名 称 | 技术参数 |
1 | 原材料 | 镀锌板 |
2 | 板料厚度 | 0.3～3.0㎜ |
3 | 板料宽度 | 400～1600㎜ |
4 | 卷料外径 | ≤Φ1900㎜ |
5 | 卷料内径 | Φ480㎜～Φ520㎜ |
6 | 卷料重量 | 20T |
2、成品参数：
序号 | 名 称 | 技术参数 |
1 | 带材内径 | Φ508㎜ |
2 | 带材外径 | ≤1900㎜ |
3 | 成品卷重量 | Max:20T |
4 | 纵剪分条数 | 板厚：3.0㎜≤10条； |
5 | 成品宽度精度 | ±0.05㎜ |
6 | 成品毛刺 | ≤0.05㎜ |
7 | 最小分条宽度 | 25㎜ |
8 | 废边宽度范围 | 2～5㎜ |
主要技术参数
型号 | TX 0.14-1.5 | TX 0.3-2.5 | TX 0.3-3.0 | TX 0.5-4.0 | TX 1.0-6.0 |
可加工板厚mm | 0.14-1.5 | 0.3-2.5 | 0.3-3.0 | 0.5-4.0 | 1.0-6.0 |
可加工板宽mm | 500-1850 | 500-1850 | 500-1850 | 500-2000 | 500-2000 |
生产线速度m/min | 250 | 230 | 200 | 180 | 150 |
可开卷重量t | 10、15、20 | 10、15、20 | 10、15、20 | 20、35 | 20、35 |
可分条数量 | 35 | 30 | 20 | 15 | 10 |
纵切精度mm/m | ＜±0.10 | ＜±0.10 | ＜±0.10 | ＜±0.2 | ＜±0.2 |
剪切毛刺 | ＜5% | ＜5% | ＜5% | ＜5% | ＜5% |
卷曲错层mm | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
卷曲塔形mm | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
